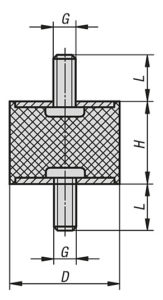

| Typ A | ||||
|---|---|---|---|---|
 | Artikel-Nr. | Abmessungen Ø D x H mm | Gewinde G | Gewinde Länge L |
| 312020 | 20 x 20 | M 6 | 19 | |
| 312515 | 25 x 15 | M 6 | 19 | |
| 312520 | 25 x 20 | M 6 | 19 | |
| 312520 | 25 x 25 | M 6 | 19 | |
| 313020 | 30 x 20 | M 8 | 21 | |
| 313030 | 30 x 30 | M 8 | 21 | |
| 314030 | 40 x 30 | M 8 | 23,5 | |
| 314040 | 40 x 40 | M 8 | 23,5 | |
| 315025 | 50 x 25 | M 10 | 30 | |
| 315045 | 50 x 45 | M 10 | 30 | |
| 315050 | 50 x 50 | M 10 | 30 | |
| 317540 | 75 x 40 | M 12 | 37 | |
| 317555 | 75 x 55 | M 12 | 37 | |
| 310055 | 100 x 55 | M 16 | 46 | |

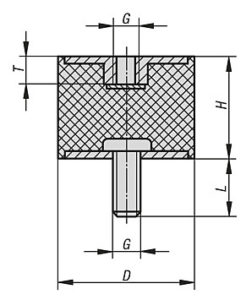

| Typ B | ||||
|---|---|---|---|---|
 | Artikel-Nr. | Abmessungen Ø D x H mm | Gewinde G | Gewinde Länge L / L1 |
| 322020 | 20 x 20 | M 6 | 19 / 6 | |
| 322515 | 25 x 15 | M 6 | 19 / 6 | |
| 322520 | 25 x 20 | M 6 | 19 / 6 | |
| 322520 | 25 x 25 | M 6 | 19 / 6 | |
| 323020 | 30 x 20 | M 8 | 21 / 8 | |
| 323030 | 30 x 30 | M 8 | 21 / 8 | |
| 324030 | 40 x 30 | M 8 | 23,5 / 8 | |
| 324040 | 40 x 40 | M 8 | 23,5 / 8 | |
| 325025 | 50 x 25 | M 10 | 30 / 10 | |
| 325045 | 50 x 45 | M 10 | 30 / 10 | |
| 325050 | 50 x 50 | M 10 | 30 / 10 | |
| 327540 | 75 x 40 | M 12 | 37 / 12 | |
| 327555 | 75 x 55 | M 12 | 37 / 12 | |
| 320055 | 100 x 55 | M 16 | 46 / 16 | |
| Typ C | ||||
|---|---|---|---|---|
 | Artikel-Nr. | Abmessungen Ø D x H mm | Gewinde G | Gewinde Länge L |
| 332020 | 20 x 20 | M 6 | 6 | |
| 332515 | 25 x 15 | M 6 | 6 | |
| 332520 | 25 x 20 | M 6 | 6 | |
| 332520 | 25 x 25 | M 6 | 6 | |
| 333020 | 30 x 20 | M 8 | 8 | |
| 333030 | 30 x 30 | M 8 | 8 | |
| 334030 | 40 x 30 | M 8 | 8 | |
| 334040 | 40 x 40 | M 8 | 8 | |
| 335025 | 50 x 25 | M 10 | 10 | |
| 335045 | 50 x 45 | M 10 | 10 | |
| 335050 | 50 x 50 | M 10 | 10 | |
| 337540 | 75 x 40 | M 12 | 12 | |
| 337555 | 75 x 55 | M 12 | 12 | |
| 330055 | 100 x 55 | M 16 | 16 | |

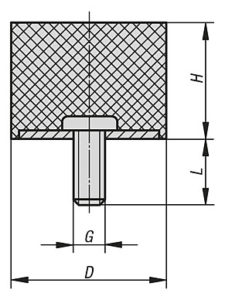

| Typ D | ||||
|---|---|---|---|---|
 | Artikel-Nr. | Abmessungen Ø D x H mm | Gewinde G | Gewinde Länge L |
| 342020 | 20 x 20 | M 6 | 19 | |
| 342515 | 25 x 15 | M 6 | 19 | |
| 342520 | 25 x 20 | M 6 | 19 | |
| 342520 | 25 x 25 | M 6 | 19 | |
| 343020 | 30 x 20 | M 8 | 21 | |
| 343030 | 30 x 30 | M 8 | 21 | |
| 344030 | 40 x 30 | M 8 | 23,5 | |
| 344040 | 40 x 40 | M 8 | 23,5 | |
| 345025 | 50 x 25 | M 10 | 30 | |
| 345045 | 50 x 45 | M 10 | 30 | |
| 345050 | 50 x 50 | M 10 | 30 | |
| 347540 | 75 x 40 | M 12 | 37 | |
| 347555 | 75 x 55 | M 12 | 37 | |
| 340055 | 100 x 55 | M 16 | 46 | |

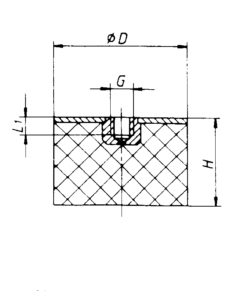

| Typ E | |||
|---|---|---|---|
| Artikel-Nr. | Abmessungen Ø D x H mm | Gewinde G | Gewinde Länge L 1 |
| 352020 | 25 x 20 | M 6 | 6 |
| 352515 | 25 x 15 | M 6 | 6 |
| 352520 | 25 x 20 | M 6 | 6 |
| 352525 | 25 x 25 | M 6 | 6 |
| 353020 | 30 x 20 | M 8 | 8 |
| 353030 | 30 x 30 | M 8 | 8 |
| 354030 | 40 x 30 | M 8 | 8 |
| 354040 | 40 x 40 | M 8 | 8 |
| 355020 | 50 x 20 | M 10 | 10 |
| 355045 | 50 x 45 | M 10 | 10 |
| 355050 | 50 x 50 | M 10 | 10 |
| 357540 | 75 x 40 | M 12 | 12 |
| 357555 | 75 x 25 | M 12 | 12 |
| 350055 | 100 x 55 | M 16 | 16 |
 | |||
 |  | ||
Alle Puffer können auch in ölfester Spezialqualität und anderer Shorehärte gefertigt
werden.

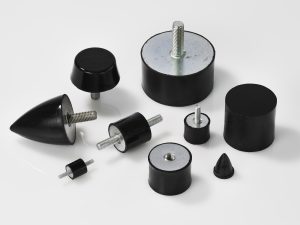

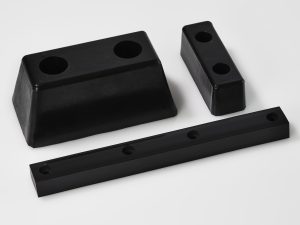

Gummi-Metall-Puffer und Rad-Puffer in verschiedenen Ausführungen erhältlich.
